opensees 설치 방법

sublime text를 이용해서 opensees를 설치 실행 하는 방법에 대해 알아보겠습니다.

1. sublime text 설치

https://www.sublimetext.com/download

Download - Sublime Text

위 링크에 들어가서 sublime text를 설치해 줍니다. 각자 맞는 운영체제에 맞게 설치하면 됩니다. sublime text는 비주얼스튜디오 같은 텍스트 편집기입니다.



2. opensees 설치 파일 다운로드

https://opensees.berkeley.edu/OpenSees/user/download.php

OpenSees -- User Download

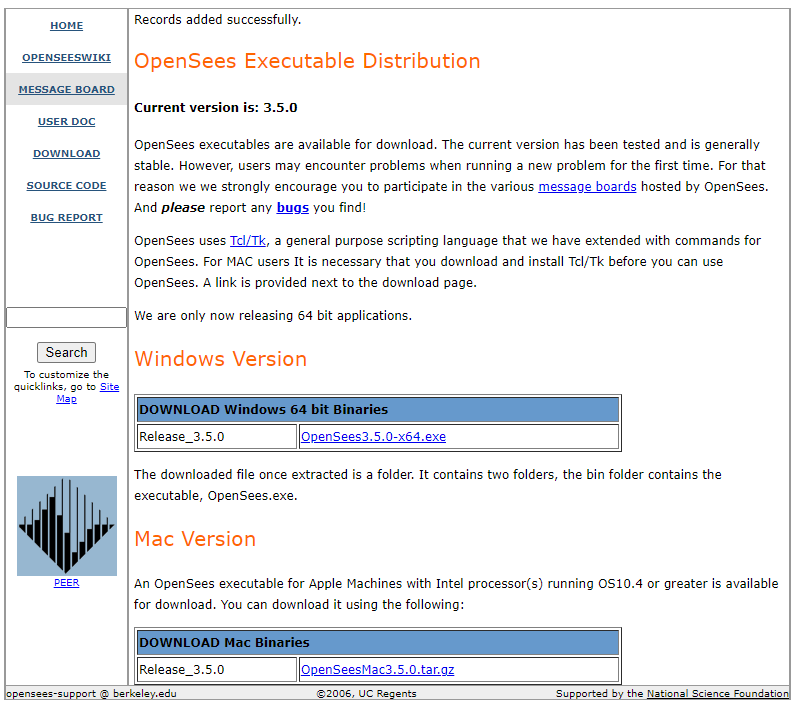

위 링크를 클릭 후 오픈시스 홈페이지에 들어가 줍니다. 가운데 이메일을 등록해 줍니다.



이메일을 등록하면 오픈시스 설치 파일이 나옵니다. 각자 운영체제에 맞게 설치해 줍니다.

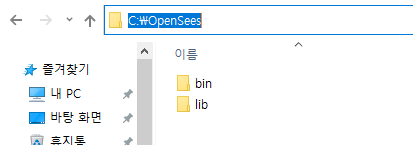

다운로드한 파일을 압축 해제 후 이름을 OpenSees로 변경해줍니다.변경해 줍니다. 그리고 OpenSees 파일을 C드라이브로 경로를 변경해 줍니다. C드라이드에 복사 붙여 넣기를 해도 됩니다. 위에 사진과 같이 경로가 나오면 됩니다.



3. activeTcl 설치

https://platform.activestate.com/ActiveState/ActiveTcl-8.6

ActiveState







ActiveTcl-8.6.13.0000-MSWin32-x64-559160e0.exe

17.18MB

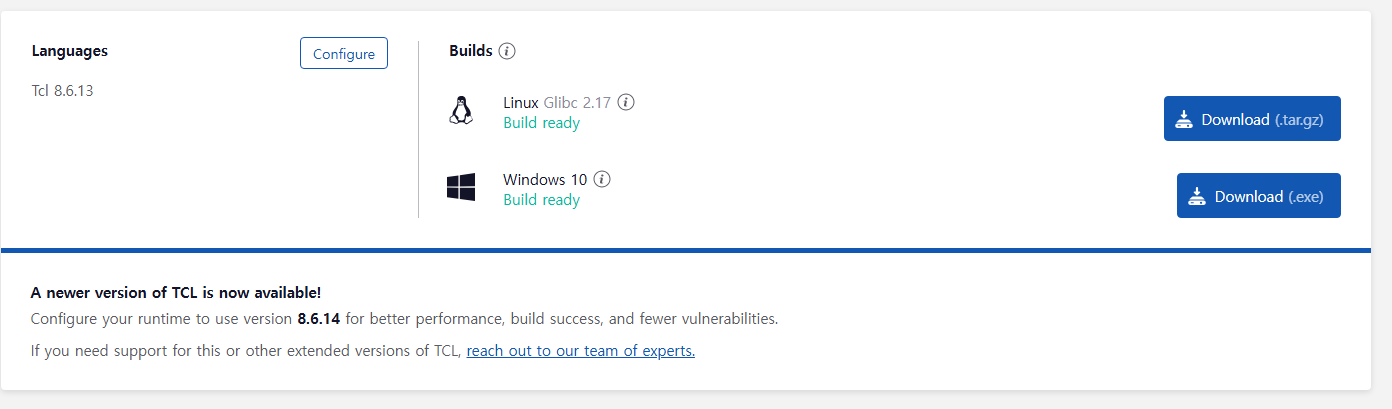

위 링크에서 activeTcl을 설치해 줍니다. 또는 위에 파일을 설치해줍니다

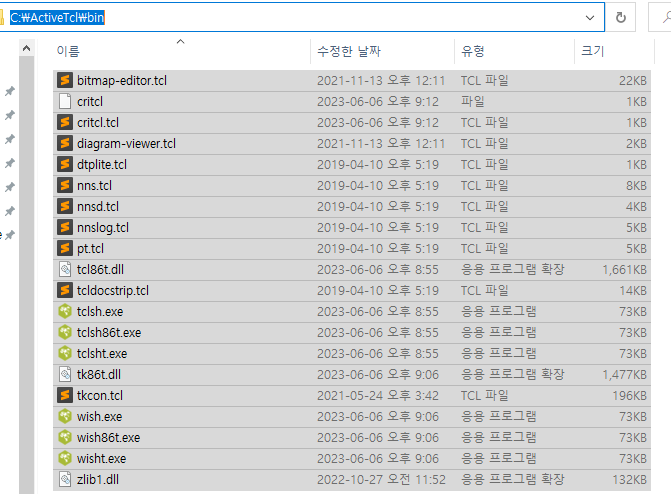

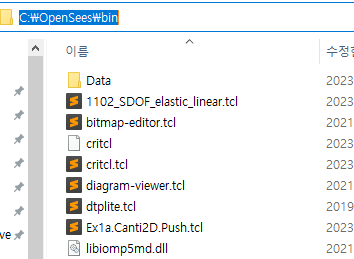

C:\ActiveTcl\bin이 경로에 있는 파일을 복사하여 C:\OpenSees\bin으로 붙여 넣어 줍니다.



 4. 예제 파일 다운로드

https://opensees.berkeley.edu/wiki/index.php/OpenSees_Example_1a._2D_Elastic_Cantilever_Column

OpenSees Example 1a. 2D Elastic Cantilever Column - OpenSeesWiki

위 링크에 들어가서 Ex1a.Canti2D.Push.tcl파일을 다운로드해 줍니다.



5. 시스템 빌드하기

Ex1a.Canti2D.Push.tcl을 실행시켜 주면 sublime text가 실행됩니다. Tools - Build System - New Build System을 클릭해 줍니다.



{

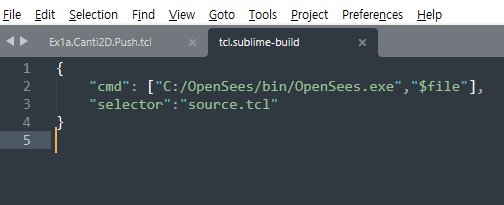

	"cmd": ["C:/OpenSees/bin/OpenSees.exe","$file"],
	"selector":"source.tcl"
}

위와 같이 입력 후 [ctrl + s]를 눌러 저장해 줍니다.

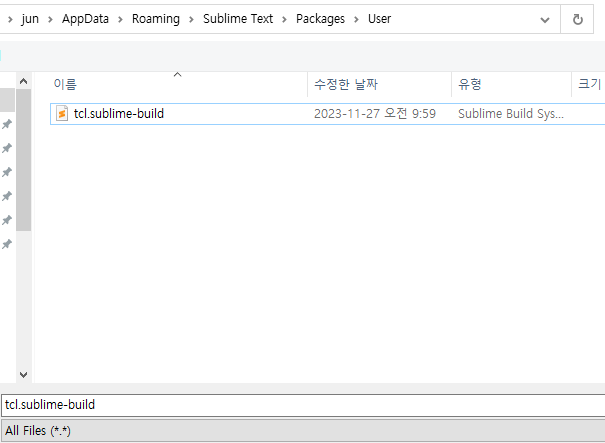

C:\Users\jun\AppData\Roaming\Sublime Text\Packages\User 꼭 위와 같은 경로에 저장을 해주어야 합니다. 이름은 tcl.sublime-build으로 저장해 줍니다.



6. 환경변수 편집

윈도우 검색창에 시스템 환경 변수 편집을 입력해 줍니다.

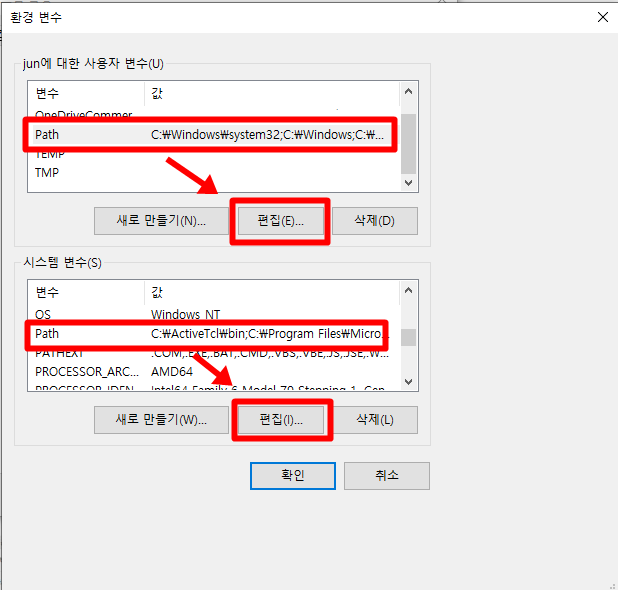

환경변수를 클릭해 줍니다.



path 편집을 누릅니다.



C:\OpenSees\bin
C:\OpenSees

위에 코드를 입력해 줍니다.



아까 다운로드한 예제 파일을 실행해 줍니다. 실행 단축키는 F7입니다. Done! 이 나오면 성공적으로 설치가 완료되었습니다. opensees 설치 방법에 대해 알아보았습니다.
